Фонтан на даче своими руками
Выбор места строительства.
Определение состава грунтов, уровня грунтовых вод.
Просчет глубины котлована чаши.
Подготовка подушки основания чаши и подбетонки.
Установка опалубки чаши.
Армирование чаши.
Установка закладных элементов.
Бетонирование чаши.
Гидроизоляция чаши.
Облицовочные работы.
Установка оборудования.
1.Если Вы задались целью построить фонтан на даче своими руками - необходимо соблюдать несколько правил.
Строго говоря, о месте фонтана на дачном участке необходимо задуматься еще до начала строительства самого дома. Дом желательно поставить таким образом, чтобы для зоны отдыха осталась южная сторона участка. На этой стороне всегда будет солнечно, здесь Вам будет приятно и радостно находиться.
Возможны два варианта:
а) Лучше, по возможности, сделать в доме два входа - крыльцо с северной стороны дома - напротив калитки и ворот для въезда личного автомобиля и задний выход на патио с южной стороны дома, где Вам никто не будет мешать, где будет больше тишины и уюта (участок №1).
б) Если Вы парадный вход делаете на южной стороне и формируете здесь главную зону "парадного входа", куда войдут беседка, барбекю, патио с лужайкой, водоем, фонтан, бассейн, то, соответственно, эта зона всегда будет открыта взору приходящих к Вам гостей (участок №2).
2.Круговая черная стрелка показывает движение тени на участке в течении всего светового дня. Оба участка спланированы правильно. Тень от дома не заслоняет участки. Въезд на участок №2 с южной стороны дома через всю зону отдыха оправдан только в том случае, если с северной стороны этого сделать было невозможно.
3.При выборе места для фонтана, необходимо отталкиваться от нескольких обзорных точек. Если у Вас фонтан размещен с парадной стороны - необходимо понять - как он будет смотреться со стороны входа на Ваш участок и со стороны крыльца дома.
При этом, если Ваша кухня своими окнами смотрит на калитку - подумайте: может быть и фонтан следует разместить в зоне видимости сидящего на кухне человека?
4.Итак, Вы разобрались - где примерно будет поставлен фонтан.
Теперь надо понять на каком грунте он стоит. Какой уровень грунтовых вод в этом месте? Для устройства чаши фонтана Вам необходимо будет выкопать яму глубиной от 70 до 150 см в зависимости от глубины воды в чаше и высоты ее борта над уровнем земли (чертежи даны ниже). Необходимо, чтобы на этой глубине в котловане не было грунтовой воды. В противном случае фонтан следует перенести в другое место или принять меры к водопонижению (объяснения здесь - п.5). При выборе формы фонтана помните правило - высота струи фонтана должна быть меньше, чем расстояние от насадки до края фонтана, иначе вода будет вылетать за борт чаши фонтана и ваш участок будет постоянно залит водой, а это Вам ни к чему, правильно? Желательно, чтобы над Вашим фонтаном не нависали деревья, иначе падающая листва будет постоянно загрязнять воду. С падающей и гниющей листвой не справится ни одна система фильтрации - чашу придется сливать, чистить и заливать воду заново. Другой выход - не обращать на этот факт никакого внимания.
На представленной ниже картинке Вы видите фонтан неправильной формы, расположенный на задней, южной стороне дома, под яблоней. Фонтан хорошо виден с патио и органично вписывается в окружающий ландшафт. Дизайнер в этом случае стремился организовать прохладный уголок и освободить больше места для дачной лужайки.
Фотография работы ландшафтного дизайнера Владимира Черемисина
Фотография работы ландшафтного дизайнера Владимира Черемисина
5.Ширина бетонной части борта фонтана выбирается от 10 см до 40 см в зависимости от размера фонтана, высоты борта и сложности сопутствующих инженерных решений. Допустим, Вы выбрали диаметр фонтана (внешний габарит бетонного борта) в 2 метра. Толщины в 130-150 мм для бетонного борта будет более чем достаточно, чтобы выдержать давление грунта и удержать на себе накрывную плиту. С давлением грунта справится и гораздо меньшая толщина борта, но тонкий борт фонтана будет смотреться не эстетично. Диаметр водной глади при такой толщине борта фонтана составит 1,7 метра (округлим). Следовательно, примерная рабочая высота фонтанной струи будет равна 1,7:2=0,8-1 метр. В абсолютно безветренную погоду в этом фонтане можно безболезненно для окружающего газона поднять струю и до 3-5 метров. Но под Вашим наблюдением. Помните о разбрызгивании при ударе струи о поверхность воды. Для рассмотрения возьмем более сложный случай строительства фонтана, когда в его чашу устанавливается вазон. Установим в чашу вазон высотой 1 метр.

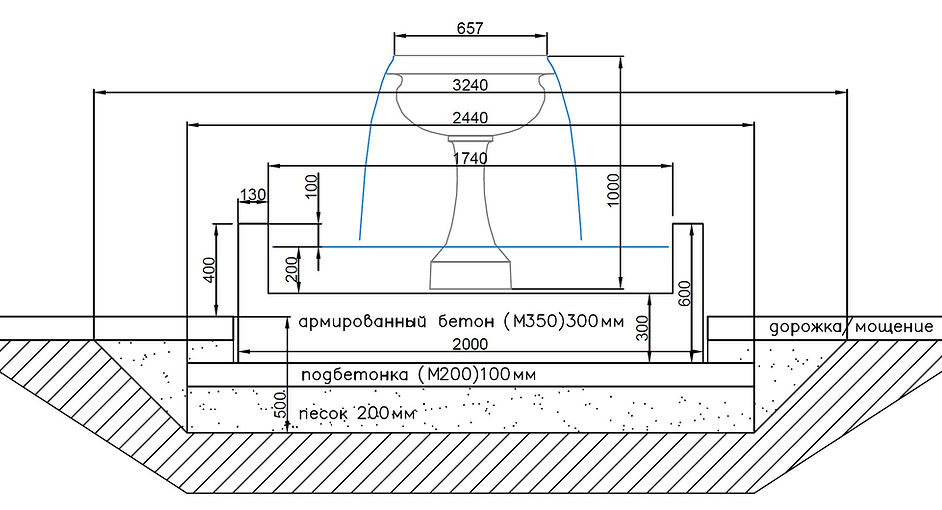

6.При общей ширине чаши без учета облицовки в 2 метра, для фонтана необходимо будет вырыть котлован диаметром в 3 метра. Глубина котлована высчитывается следующим образом:
Г (мм) = В.б.-100мм-200мм-300мм-100мм-200мм = В.б.- 900им. (формула для нашего случая)
Г - глубина ямы, мм.
В.б. - высота борта фонтана над уровнем дорожки, см. (обычно от 0 до 600мм)
100мм - расстояние от верха борта фонтана до уровня воды с учетом облицовки,см (обычно 10-15см).
200мм - толща воды, см (можно больше, но не более 50см, иначе вы построете бассейн :) ).
300мм - толщина железобетонной плиты, см. (М350)
100мм - толщина подбетонки,см (марка М200) - стандартный размер.
200мм - толщина песчаной подушки,см - стандартный размер.
В нашем случае получается следующее:
Г (см) = 400мм - 900мм = -500мм
Толщину бетонной плиты фонтана мы выбрали в 300мм для того, чтобы спрятать в толще бетона фонтанный насос, для чего мы соорудили в дне фонтана соответствующий приямок. В общих случаях толщина бетонного дна зависит от нагрузки на чашу веса устанавливаемых во внутрь ее архитектурных композиций и от сложности разводки внутри чаши трубопроводной арматуры.
Песок для песчаной подушки выбираем речной/мытый, обязательно без глины! (почему объясняю здесь - п.п. 2,3,4)
Уровень воды делать меньше 200 мм так же не рекомендуется, иначе в воде будут образовываться воронки от насосов или их всасывающих труб.
Итак, все расчеты произведены, яма выкопана. Рельеф ямы должен быть чистым и плотным. Если Вы случайно выкопали больше чем нужно, лучше подкидайте песка или гравия - их легче уплотнить. Вы не сможете хорошо уплотнить свежевыкопанный грунт и Ваша чаша может впоследствии осесть или перекоситься.
7.Сперва послойно (по 5-10см) уложите песок и хорошо его утрамбуйте. При уплотнении песка используйте вибротрамбовки. Если ее нет - можно использовать самодельное устройство из тяжелого бревна. Не забывайте поливать песок - вода помогает его утрамбовывать. Речной и мытый песок хорошо трамбуются и проливаются. Если Вы будете использовать глинистый песок- намучаетесь с трамбованием (он превратиться в грязную жирную массу), а в последствии не будет работать как подушка. Зимой такой песок усилит силу морозного пучения, способную выдавить Ваш фонтан из земли. Дайте песчаной подушке отстояться, хотя бы ночь, хорошо ее пролив после последнего уплотнения.
8.На следующий день приступайте к отливке подбетонки, предварительно проверив, что песчаная подушка уложена строго в горизонтальном уровне. Для отливки подбетонки выставляется опалубка, внутрь которой заливается бетонная смесь марки М200 (как готовить описано здесь). Накройте ее пленкой и дайте застыть, поддерживая во влажном состоянии (если погода жаркая - бетон необходимо периодически поливать, чтобы не потрескался).

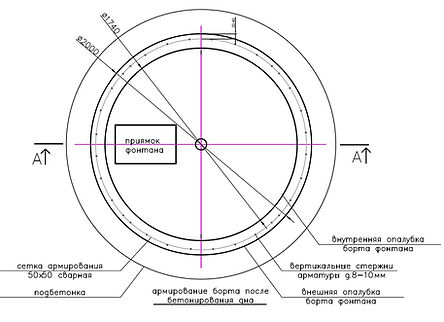

9.Далее выставляется внешняя опалубка с учетом высоты и толщины борта фонтана БЕЗ ОБЛИЦОВКИ(!). На дно фонтана необходимо уложить два слоя арматуры клеткой 20х20см. Диаметр арматуры 8-10мм. Нижний слой арматуры и вертикальное армирование борта уложить с применением специальных пластиковых стульчиков, гарантирующих вашему армированию защитный слой из бетона в 4-6 см для дна и 3-4см для борта чаши.
Вертикальное армирование борта чаши выполнить арматурой 8-10мм. Сетку вертикального армирования при толщине борта бетона в 130 мм выполняем в один слой, используя для этого арматуру диаметром 6мм или сварную дорожную сетку с ячейкой 50х50мм, привязывая ее проволокой к вертикальным штырям арматуры.
10.Второй слой армирования выставляется ПОСЛЕ введения в чашу фонтана необходимых коммуникаций. Самый простой способ - выполнения чаши - вообще ничего туда не заводить. В этом случае налив воды в чашу фонтана Вы будете производить шлангом, а слив/опорожнение - насосом. В нашем же случае, мы заводим в чашу три трубы - для канализации (ПНД д.63мм), для ввода кабеля освещения (ПНД д.32), для ввода питания насоса (ПНД д.32).
Канализационная труба у нас будет играть двойную роль - удаление лишней воды (ливневый перелив) и слив фонтана (донный слив).
Кабели питания насосов (220В) и освещения (12В) должны прокладываться отдельно друг от друга, поэтому мы и заводим их в чашу фонтана в отдельных трубах.
11.Как видите, даже столь небольшая чаша имеет немало коммуникаций. Количество труб, их диаметры определяются не на "глазок", не исходя из опыта созерцания разводки труб в вашей квартире. Здесь необходимы опыт, понимание последствий тех или иных решений и знание формул. К примеру, в нашем случае от насоса в вазон проложена одна труба диаметром 100мм. Цель - создать спокойный поток при наполнении чаши и спокойный излив из нее. Чтобы сделать это, скорость воды в трубе не должна быть высокой, иначе в чаше получится "гейзер". Как вариант, от насоса можно было бы проложить несколько труб более меньшего размера.
Следующая сложность: рассчитать количество насосов для создания красивого излива из вазона и размер приямка под эти насосы. Для расчета излива водопада высотой до 1 метра используйте следующую формулу:
Q=1440*b*h, где
Q - количество воды, куб.м/час
b - ширина потока, м (в нашем случае - длина окружности вазона)
h - толщина водной пленки, м (для водопада не менее 10мм=1см=0,01м)
Q=1440*(3,14*0,73)*0,01 = 33 куб.м/час
Исходя из опыта применения насосов, я уже понимаю, что нам необходимо использовать два насоса с параметром рабочей точки Q равным 17куб.м/час.
Насос имеет еще один параметр - напор (измеряется в метрах водяного столба)
Н=x+y+z, где
x - высота подъема воды (перепад высот между уровнем воды в чаше и уровнем воды в вазоне) - в нашем случае x=0,82м
y - напор спокойного излива (принимаем за 1м)
z - потери напора при движении потока воды в трубе (расчетная величина, зависит от диаметра трубы, материала трубы, ее шероховатости, количества поворотов и разветвлений и количества проходящей по ней воды), в нашем случае z=1м. (обращайтесь к нам и мы просчитаем этот параметр для Вас БЕСПЛАТНО)
Итак,
Н = 0,82+1+1=2,82м, принимаем 3м.
12.Проводим вертикальную линию от отметки Q = 17 куб.м/час и горизонтальную линию от отметки Н = 3м. Точка пересечения этих линий показывает точку работу насоса в нашем фонтане. Значит нам подходит насос Grundfos (Грундфос)АР 12.40.06.1. Справа от графика приведены габаритные размеры этого насоса. Размер приямка выбирается с таким расчетом, чтобы кроме двух насосов там поместились все вводимые в приямок коммуникации и трубопроводная арматура от насосов к вазону. Приямок лучше сделать с запасом, чтобы потом не пришлось долбить бетон.
13.Итак, все коммуникации разведены и закреплены. Теперь пришло время установить верхний слой армирования. Для установки верхнего слоя армирования необходимо вбить в подбетонку стержни вертикальной арматуры, либо установить и закрепить на нижнем слое армирования специальным образом согнутые арматурные стрежни диаметром 6мм. При крепеже арматуры избегайте использовать сварку. Арматура связывается вязальной проволокой. Для горизонтального армирования дна и бортов фонтана можно также использовать композитную стеклопластиковую арматуру (узнайте здесь о ней больше).
14. Так как мы устанавливаем в чашу фонтана погружные насосы с питанием 220 Вольт, нам необходимо обеспечить все меры защиты от поражения электрическим током. Основные меры:
А) Электрический щит фонтана должен быть заземлен. В качестве защитной меры безопасности обычно предусматривается система заземления TN-S - система с разделенными нулевым защитным (цепь защитного заземления подводится от аттестованного контура с сопротивлением не более 4 Ом) и нулевым рабочим проводниками. Подключение щита к заземляющей и питающим жилам должен производить квалифицированный электрик.
Б) Линия питания насоса должна быть подключена к УЗО (устройство защитного отключения) с током утечки 0,03А (30мА). Внимание! У Вас в нашем случае подключается два насоса. Каждый насос следует подключать к своему собственному тепловому автомату защиты и собственному УЗО.
В) При сдаче смонтированной электроустановки должна быть произведена проверка сопротивления изоляции электроустановки. Проверка сопротивления изоляции насоса должна производиться каждый сезон.
Г) Устройство своего контура заземления (это не обязательная, но рекомендуемая защита). Если на участке недалеко от фонтана уже установлен контур заземления - можно подключиться к нему. Если его нет или он далеко - необходимо устроить его рядом с фонтаном. Полоса заземления должна быть заведена в чашу фонтана. Внимание! Контур заземления это не три метровых железных штыря, вбитых в землю. Контур заземления должен обеспечивать необходимый уровень сопротивлением не более 4 Ом в любое время года. Необходимо позаботиться о проведении замеров сопротивления заземляющего устройства специализированной организацией с предоставлением соответствующего протокола. Контур заземления, если участок небольшой, лучше выполнять для всего дома в месте с молниеотводом.
15.Итак, арматура установлена, коммуникации заведены, а Вы предварительно проинструктировались у специалиста по нюансам устройства именно Вашего фонтана. А при необходимости - договорились о встрече для проверки готовности чаши к бетонированию. Если Вы что-те не предусмотрели, исправлять ошибки после бетонирования будет затратно и трудно.
16.Приступаем к заливке бетона. Вы должны заранее посчитать необходимое Вам количество бетона. Если бетона больше чем два куба - стоит задуматься о заказе бетоновоза. Если Вы решили справиться сами - Вам понадобится электрическая бетономешалка и вибратор для бетона. Бетон лучше заливать беспрерывно и в один присест. Слой бетона должен получиться монолитным. Для ручного изготовления бетона марки М350 (как готовить описано здесь) понадобится вода, гранитный щебень фракции 20-30мм, песок, цемент марки М400/М500, пластификаторы. При заливке бетона обязательно используйте вибратор - он удаляет воздушные пузыри из тела бетонной смеси. После бетонирования накройте бетон пленкой, поддерживая его во влажном состоянии (если погода жаркая - бетон необходимо периодически поливать, чтобы не потрескался). Сейчас Вам надо как можно быстрее установить внутреннюю опалубку, чтобы приступить к бетонированию бортов. Если перерыв составляет несколько дней, то будет разумным перед бетонированием бортов установить по периметру чаши гидрофильный шнур - Гидротайт для предотвращения возможной протечки по холодному шву бетона. Бетонирование бортов производится тем же материалом и тем же инструментом, что и дно фонтана.
17.Обратите внимание на сечение фонтана. Вы видете, что труба диаметром 110мм идущая от насосов в верхнюю чашу вазона, имеет туже толщину, что и ножка фонтана. Здесь наглядно показан пример с которым обычно сталкивается домашний мастер, когда он сначала покупает изделие, а затем сталкивается, с непреодалимыми трудностями. В нашем случае либо ножка вазона должна быть толще, либо труба тоньше. Уменьшение диаметра трубы потребует увеличить мощность насосов и соорудить в чаше гаситель потока. Поэтому так важно проговорить со специалистом все детали проекта до покупки дорогостоящего оборудования.
19.Через месяц (но не ранее чем через две недели!) можно приступить к выравниванию поверхностей бетона штукатуркой на основе материалов класса RESISTO (к примеру) и нанесении гидроизоляции (Мапеластик, PCI Apoflex, OSMOLASTIC AB/OSMOFLEX AB). При нанесении штукатурки и гидроизоляции внимательно читайте инструкцию и четко соблюдайте требования производителя. Обратите внимание на совместимость материалов!
20.После проведения гидроизоляционных работ испытайте чашу на герметичность путем залива в нее воды сроком на 10 дней. Если по периметру чаши и закладным трубам протечки не произошло - можно засыпать оставшийся котлован вокруг чаши фонтана песком и приступить к облицовке чаши.
21.Для облицовки чаши лучше применять камень устойчивый к воде - гранит, шунгит, галька. Сланец и мрамор подходит уже меньше. А песчаник - совсем не подходит - он слишком гигроскопичен. Из промышленных материалов хорошо подходит керамогранит и мозайка. Выбор клея и затирки чрезвычайно широко представлен на нашем рынке. На улице лучше использовать двухкомпонентные материалы на основе смол, но чтобы с ними работать нужна сноровка. Скажу Вам по секрету, фонтан, изображенный на самой первой картинке сделан из обычного бетона, усиленного жидким стеклом. Оно же хорошо применяется и для добавления в штукатурную смесь для облицовки крупной галькой и даже булыжником. Фонтану этому уже более 10 лет - стоит, не течет, не трескается.
22.После проведения облицовочных работ расставляем оборудование, заливаем чашу фонтана водой, включаем днем насосы, вечером - свет и... НАСЛАЖДАЕМСЯ!
При подключении электрооборудования проследите, чтобы розетки насоса лежали как можно дальше от чаши в сухом, защищенном (лучше герметичном!) месте.
Ниже дается пример правильно установленного фонтана. Чаша установлена на южной стороне дома. Фонтан хорошо просматривается с патио, на котором при необходимости можно поставить и столик и зонтик - места хватит. Чаша фонтана облицована крупноформатной галькой и сланцем. Камень устанавливался на цементный раствор с добавлением жидкого стекла. Фонтан построен в 2008 году. Как видите, необходимости в ремонте - нет. На фонтане отсутствует система фильтрации, ливневого перелива и донного слива - в этом на даче, в общем то, нет необходимости. Химия так же не используется. Замена воды осуществляется путем ее слива при поливе растений (вода в чаше уже отстоявшаяся и не холодная) и добавления новой из скважины.
Ниже показан пример неправильно установленного фонтана. Чаша установлена в зоне постоянной тени, слишком близко к забору. Создается ощущение, что этот архитектурный элемент выполняет непонятную роль второго плана. Он должен стоять на главном входе, в центре входной зоны.
